سینی کابل گالوانیزه چیست و چرا در اجرای پروژههای برق صنعتی یک عنصر تعیینکننده است؟
در پروژههای برق صنعتی مدرن، قابلیت اطمینان، ایمنی و دوام سیستم کابلکشی، متغیرهای محوری در موفقیت و مدیریت ریسک پروژه هستند. بر اساس تحلیلهای صنعتی، تقاضا برای زیرساختهای الکتریکی مقاوم، همگام با رشد اتوماسیون و توسعه مراکز داده، در حال افزایش است. در این میان، سینی کابل گالوانیزه صرفاً حامل فلزی برای کابلها نیست، زیرساخت مهندسیشده برای حفاظت، نظم، توسعهپذیری و پایداری شبکه برق هر واحد صنعتی به شمار میرود. این مقاله به بررسی مشخصات فنی، مزایا و جایگاه این تجهیز در پروژههای صنعتی میپردازد.
تعریف علمی و فنی سینی کابل گالوانیزه
سینی کابل گالوانیزه (Galvanized Cable Tray) یک سیستم پشتیبانی سازهای است که از فولاد کربنی با پوشش گالوانیزه ساخته میشود. وظیفه فنی آن، حفاظت فیزیکی و شیمیایی از کابلهای قدرت، فرمان و داده، ضمن ساماندهی و هدایت منظم آنها در مسیرهای تعیینشده است. فرآیند گالوانیزاسیون، که شامل ایجاد یک لایه محافظ از فلز «روی» (Zinc) بر سطح فولاد است، به منظور جلوگیری از خوردگی اکسیداتیو (زنگزدگی) انجام میشود. این پوشش بر طبق استانداردهای بینالمللی به دو روش عمده اجرا میشود:
- گالوانیزه گرم (Hot-Dip Galvanization): در این فرآیند، محصول فولادی پس از آمادهسازی سطح، در حمامی از فلز روی مذاب (در دمای حدود ۴۵۰ درجه سانتیگراد) غوطهور میشود. این روش یک پیوند متالورژیکی قوی بین روی و فولاد ایجاد کرده و پوششی ضخیم (معمولاً بین ۵۵ تا ۸۵ میکرون طبق استاندارد ASTM A123) به دست میدهد که برای استفاده در فضاهای باز و محیطهای با خورندگی بالا بسیار مناسب است.
- گالوانیزه سرد (Electrogalvanization): این فرآیند از طریق الکترولیز انجام شده و یک لایه نازکتر از روی (معمولاً بین ۱۰ تا ۱۵ میکرون) بر سطح فولاد مینشاند. این روش برای محیطهای داخلی، خشک و با خورندگی پایین کاربرد دارد.
ویژگیها و مزایای شاخص سینی کابل گالوانیزه
عملکرد مطلوب این تجهیز در محیطهای صنعتی، ناشی از مجموعهای از ویژگیهای فنی و اقتصادی است که آن را از سایر روشهای مدیریت کابل متمایز میکند.
- مقاومت بالا در برابر خوردگی: برجستهترین مزیت این محصول، مقاومت آن در برابر زنگزدگی است. لایه روی به عنوان یک آند فداشونده عمل کرده و از فولاد پایه در برابر رطوبت و عوامل شیمیایی محافظت میکند، که این امر به افزایش چشمگیر عمر مفید سیستم منجر میشود.
- استحکام مکانیکی و تحمل بار: ساختار مهندسیشده سینیهای کابل، به ویژه نوع نردبانی، قابلیت تحمل وزن بالای کابلهای سنگین قدرت را در طول دهانههای طولانی (Long Spans) بدون تغییر شکل ساختاری فراهم میکند.
- تسهیل در دفع حرارت (Heat Dissipation): کابلهای قدرت در حین انتقال جریان، حرارت تولید میکنند. ساختارهای باز مانند سینیهای نردبانی یا مشبک، امکان گردش طبیعی هوا را فراهم کرده و از افزایش دمای بیش از حد کابلها و کاهش ظرفیت جریاندهی آنها (Derating) جلوگیری میکنند.
- نصب و نگهداری کارآمد: طراحی ماژولار و وجود متعلقات استاندارد (مانند زانویی, سهراهی, کاور و رابط) فرآیند نصب را تسریع میبخشد. همچنین دسترسی آسان به کابلها برای بازرسی، تعمیر یا توسعه آتی، هزینههای عملیاتی و نگهداری (O&M) را به شدت کاهش میدهد.
- افزایش ایمنی سیستم: با جداسازی و نظمدهی به کابلها، ریسک آسیبهای مکانیکی، اتصال کوتاه ناشی از فرسودگی عایق و گسترش آتشسوزی به شکل قابل توجهی کاهش مییابد.
جایگاه و نقش سینی کابل گالوانیزه در پروژههای برق صنعتی
در صنایع سنگین، پایداری شبکه برق یک الزام عملیاتی است. سینی کابل گالوانیزه در این اکوسیستم، نقشی چندوجهی ایفا میکند.
تضمین امنیت و پایداری شبکه
در صنایع حساس مانند نفت و گاز، پتروشیمی، مراکز داده و نیروگاهها، هرگونه قطعی برق منجر به خسارتهای مالی سنگین میشود. این تجهیز با ایجاد یک مسیر فیزیکی امن و بادوام، یکپارچگی شبکه را تضمین میکند.
سازگاری با شرایط محیطی دشوار
محیطهای صنعتی اغلب با رطوبت بالا، مواد شیمیایی اسیدی یا قلیایی و تغییرات دمایی شدید همراه هستند. پوشش گالوانیزه گرم، سینی کابل را به گزینهای بسیار مناسب برای این شرایط تبدیل کرده و عمر مفید آن را در مقایسه با فولاد رنگشده چندین برابر میکند.
انعطافپذیری برای توسعههای آتی
پروژههای صنعتی پویا هستند و نیاز به تغییر یا گسترش خطوط تولید در آنها امری رایج است. ساختار ماژولار سینی کابل به مهندسان اجازه میدهد تا بدون نیاز به تخریب و بازسازیهای پرهزینه، مسیرهای جدیدی برای کابلکشی ایجاد کرده یا ظرفیت مسیرهای فعلی را افزایش دهند.

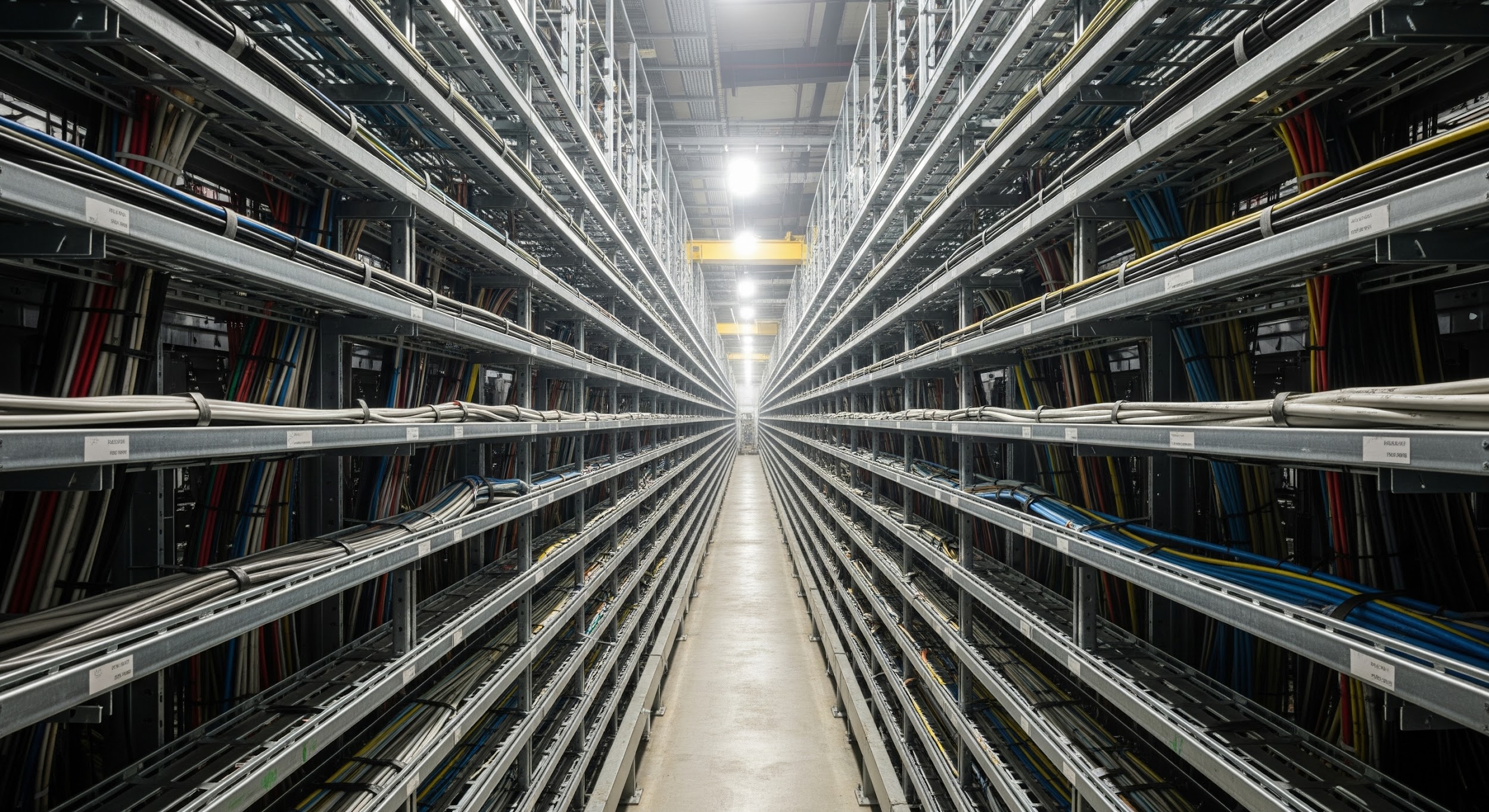

مدیریت بهینه حجم بالای کابل
در یک پلنت صنعتی، هزاران متر کابل قدرت و ابزار دقیق وجود دارد. بدون یک سیستم مدیریت یکپارچه، این حجم از کابل منجر به تداخل الکترومغناطیسی (EMI)، دشواری شدید در عیبیابی و افزایش ریسکهای عملیاتی میشود.
انطباق با اتوماسیون صنعتی
با حرکت صنایع به سمت Industry 4.0 و افزایش استفاده از سیستمهای کنترل هوشمند، نیاز به زیرساختهای کابلکشی منظم و قابل اعتماد بیش از پیش احساس میشود.
انواع متداول و استانداردهای ساخت سینیهای کابل گالوانیزه
سینیهای کابل گالوانیزه عمدتاً در دو نوع ساختاری تولید میشوند:

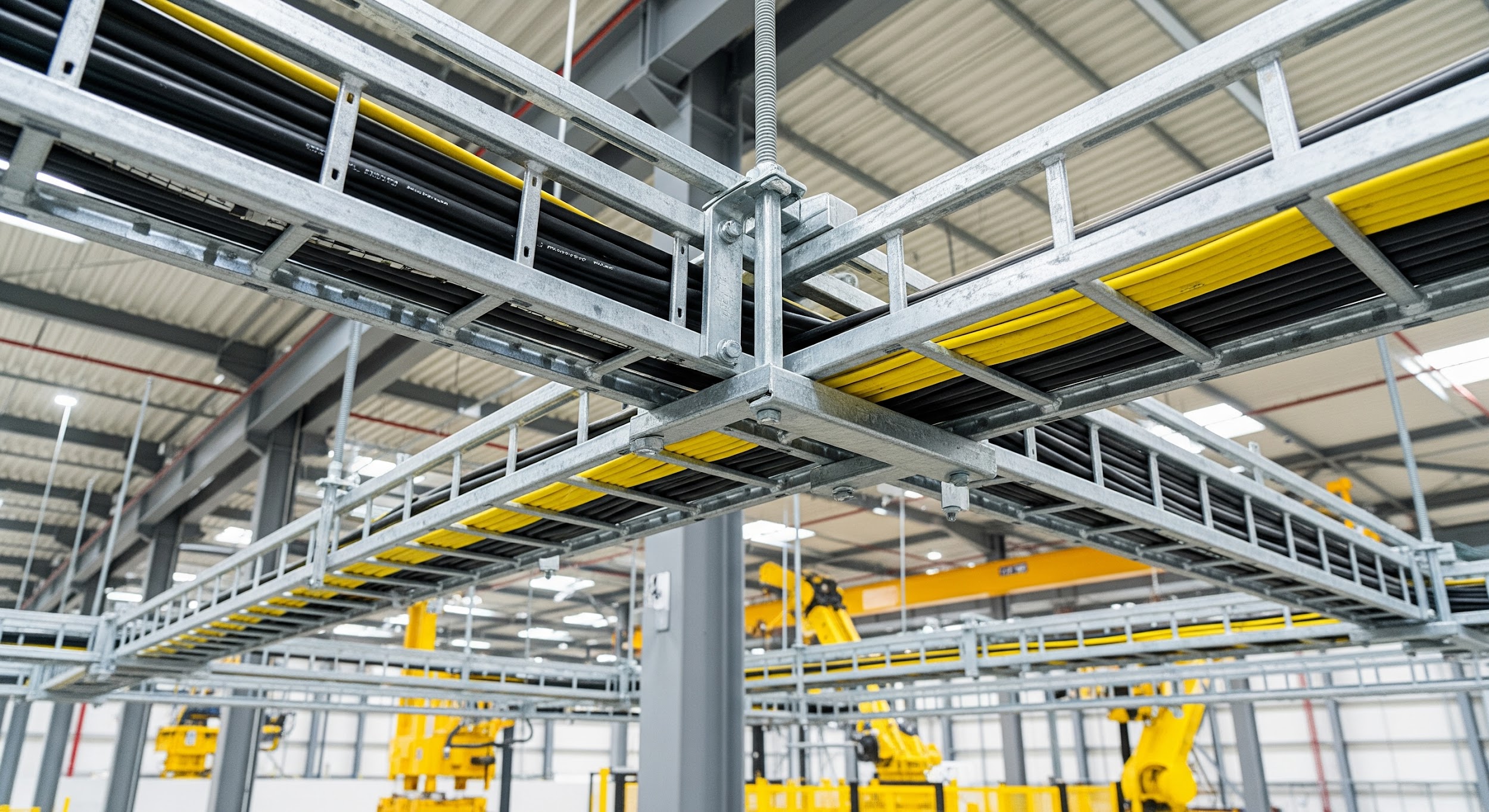

- سینی کابل نردبانی (Ladder Type): با ریلهای جانبی و پلههای عرضی، برای تهویه حداکثری و تحمل بارهای سنگین مناسب است.

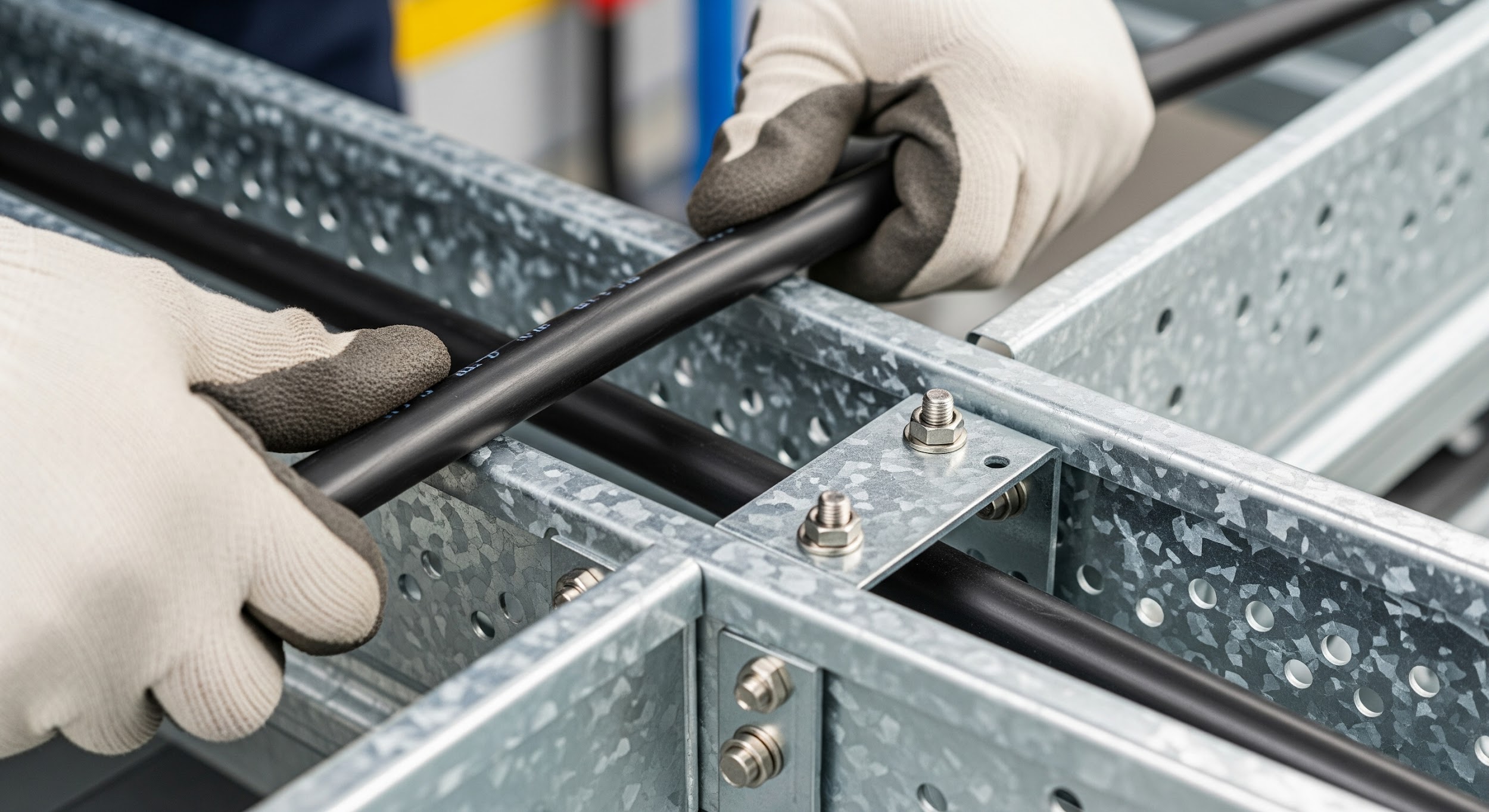

- سینی کابل مشبک (Perforated/Trough Type): با کف سوراخدار، پشتیبانی بیشتری از کابلهای با قطر کمتر به عمل میآورد.
ابعاد (عرض از ۵۰ تا ۱۱۰۰ میلیمتر و ضخامت ورق از ۰.۸ تا ۳ میلیمتر) بر اساس حجم و وزن کابلها و استانداردهای معتبر مانند IEC 61537 تعیین میشود.
بررسی وندهای بازار و مزیت اقتصادی
گزارشهای تحلیل بازار، رشد قابل توجهی را برای بازار جهانی سینی کابل گالوانیزه تا سال ۲۰۳۳ پیشبینی میکنند. این رشد عمدتاً ناشی از توسعه زیرساختهای انرژی، مخابرات و مراکز داده در اقتصادهای نوظهور است. از منظر اقتصادی، اگرچه هزینه اولیه سینی کابل گالوانیزه گرم ممکن است از روشهای دیگر بالاتر باشد، اما با توجه به عمر مفید بسیار طولانی و هزینههای نگهداری نزدیک به صفر، هزینه کل مالکیت (TCO) آن به مراتب پایینتر است. این امر آن را به یک سرمایهگذاری اقتصادی برای پروژههای بلندمدت تبدیل کرده است.
جمعبندی
سینی کابل گالوانیزه یک جزء مهندسی با اهمیت بالا در زیرساختهای برق صنعتی است. عملکرد آن از منظر فنی، تضمینکننده حفاظت، نظم و پایداری شبکه کابلکشی در شرایط سخت محیطی است. از دیدگاه تحلیلی و مدیریتی، استفاده از آن یک تصمیم کارآمد برای کاهش هزینههای بلندمدت، افزایش ایمنی و فراهم آوردن انعطافپذیری برای توسعههای آتی پروژه به شمار میرود. بنابراین، انتخاب صحیح این محصول بر اساس استانداردها، یک اقدام زیربنایی برای هر طراح یا مهندس برق صنعتی است.
